Sundown Audio Z v.7 Serie

Der Z v.7 ist die dritte Ausbaustufe in Sundowns Ultra-High-Excursion-Subwoofer-Serie 2025, oberhalb der M-Serie und der X v.4-Serie. Alle Modelle (12", 15" und 18") verfügen über die exklusiven, patentierten Sundown-Körbe der sogenannten „Mega-Platform“ (US-Patente D691597, D691598 und D741841).

Hinweis: Der Z v.7 ist aufgrund der enormen Motorgröße standardmäßig nicht als 10"-Variante erhältlich. Sonderanfertigungen sind möglich.

Motor und Antrieb

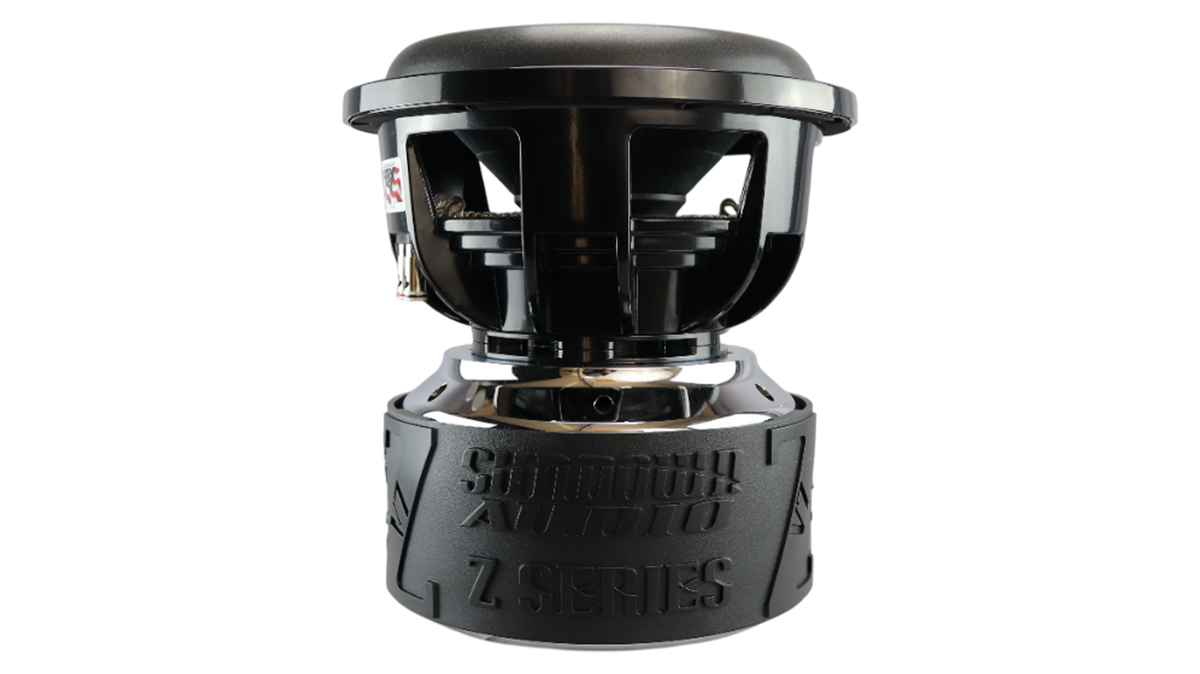

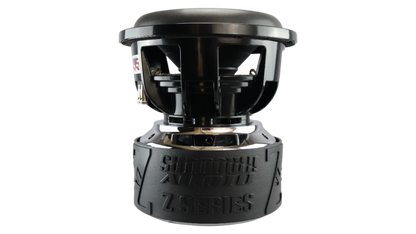

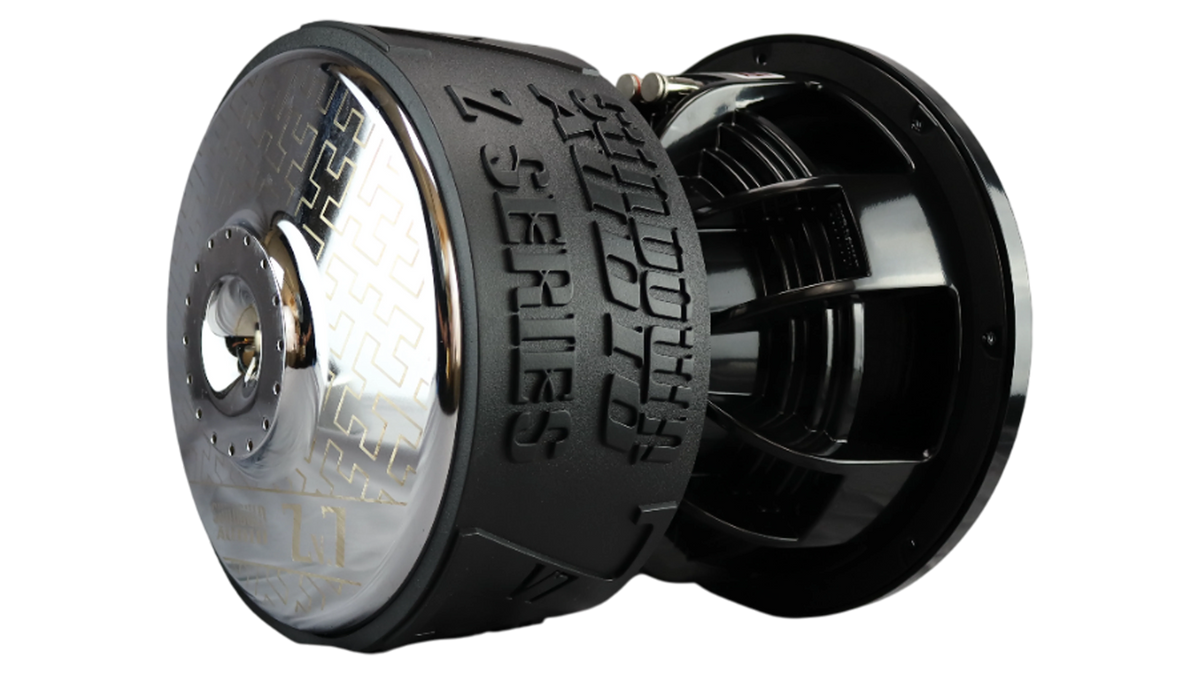

Die neue Mega-Platform wird mit einem vierfach gestapelten Magnetsystem kombiniert:

• Motordurchmesser: 265 mm (10,43")
• Gesamthöhe des Magnetpakets: 100 mm (3,94")
• Verlängerter Polkern (Hyper-Extended Pole)
• Extreme mechanische Freiräume
• Über 4 Zoll (mehr als 101 mm) Peak-to-Peak-Hub, bevor ein mechanischer Anschlag erreicht wird

Dies ist der größte Motor, den Sundown Audio jemals in einem Subwoofer der Z-Serie verbaut hat. Der Kraftfaktor (BL²/Re) wurde gegenüber dem Vorgängermodell Z v.6 um etwa 50 % gesteigert.

Schwingspule

Der Antrieb erfolgt über eine:

• 3,3 Zoll (83,8 mm) Schwingspule
• 4-lagige Runddrahtwicklung aus Aluminium
• Dickwandiger Aluminiumspulenträger
• Spezielle Sundown-„Fat Wire“-Wickeltechnik für extreme Belastbarkeit und hohe Leistungsaufnahme

Optimierte Kühlung

Auf Basis der Erfahrungen mit den Serien Z v.4, Z v.5 und Z v.6 wurde die Kühlung erneut verbessert. Der Z v.7 verfügt über:

• Neue patentangemeldete Luftstromführung im Polkern
• 6 Luftkanäle am Polkernaußendurchmesser
• 16 Belüftungsöffnungen im Luftspalt
• Querbohrungen und Schlitze in der oberen Polplatte

Dadurch bleibt die Schwingspule selbst unter Extrembelastung deutlich kühler.

Faraday-Ring und Linearität

Der Z v.7 besitzt einen:

• 9 mm starken Faraday-Ring
• Mechanisch in Ober- und Rückplatte verriegelt
• Neue Induktionshülse am Polkern

Diese Kombination sorgt für die bislang linearste Induktivitätscharakteristik aller Sundown-Mega-Platform-Subwoofer.

Dank umfassender FEA-Simulationen (Finite-Elemente-Analyse) und einer 95 mm langen Schwingspulenwicklung erreicht der Z v.7:

• 42 mm linearen Einweghub (Xmax bei 70 % BL)
• Sehr gleichmäßige Kraftverteilung über den gesamten Hubbereich

Einsatzbereich

Die Z v.7-Serie wurde speziell entwickelt, um neue Maßstäbe im Bereich:

• Tiefbasswiedergabe
• Kleine Bassreflexgehäuse
• Hohe Belastbarkeit
• Niedrige Verzerrungen

zu setzen.

Die Subwoofer funktionieren in den gleichen Gehäusen, die bereits für andere Sundown-Mega-Platform-Modelle verwendet werden.

Dank der außergewöhnlich linearen Aufhängung unterscheidet sich der Z v.7 deutlich von herkömmlichen Subwoofern. Ziel der Entwicklung war maximale Tiefbasserweiterung aus kompakten Gehäusen bei gleichzeitig extrem niedrigen Verzerrungswerten.

Technische Daten

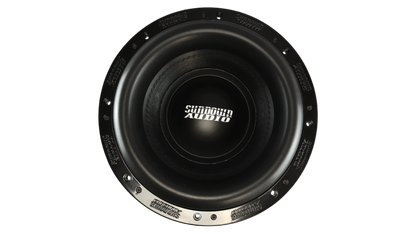

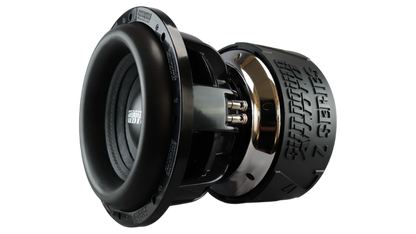

Sundown Audio Z v.7 12" D1

Sundown Audio Z v.7 12" D2
